當前位置：首頁 >> 底閥 >> 水泵底閥 >> 排污底閥

更新時間 2025-5-10 0:37:07

水泵底閥

排污底閥

產品名稱：

排污底閥

型號：

H42X

口徑：

DN15-600

壓力：

0.6-2.5MPa

材質：

鑄鐵、碳鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【排污底閥】

排污底閥詳細介紹

排污底閥產品概述：

排污底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用。安裝在水泵底部防止水的倒流，連接方式有法蘭連接和螺紋連接。

排污底閥工作原理:

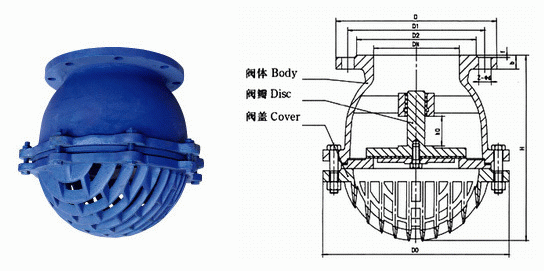

排污底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

排污底閥基本參數：

適用介質：水、油、及非腐蝕性介質

適用溫度：≤80 ℃

主要密封材料：灰鑄鐵、丁腈橡膠

執行標準：Q/12 NJ3583-2001

試驗標準：GB/T13927-1992

排污底閥安裝使用注意事項：

1、注意：在安裝前先將閥芯中的木質支撐物去掉，否則不能使用。

2、安裝要求：安裝在水泵吸水管的底部，安裝時應保證其垂直狀態。

3、啟動：首次啟動前向引水管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入垂直管，以完成泵水過程。

4、檢修：一般情況下使用不必檢修。當需要檢修時，只需將底閥中口打開，更換閥芯橡膠墊即可，檢修后仍按首次啟泵方法啟動。

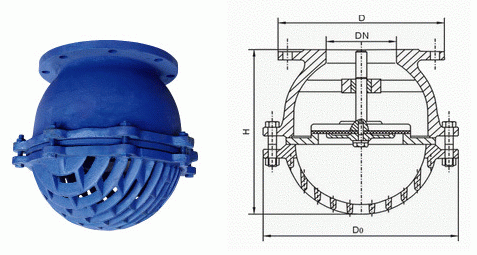

排污底閥外形結構圖：

排污底閥連接尺寸：

型號	公稱壓力 DN（mm）	尺寸								重量kg
型號	公稱壓力 DN（mm）	D	D1	D2	b-f	Z-фd	D0	H0	h	重量kg
H42X-10/16	50	140	110	90	16-3	4-14	132	17	135	3.6
	65	160	130	110	16-3	4-14	167	25	175	6
	80	165	150	125	18-3	4-18	196	32	190	8
	100	205	170	145	18-3	4-18	243	40	225	13.5
	125	235	200	175	20-3	8-18	274	43	270	18
	150	260	225	200	20-3	8-18	311	58	303	23.5
	200	315	280	255	22-2	8-18	402	65	380	45
	250	370	335	310	24-3	12-18	458	84	500	75
	300	435	395	362	24-4	12-23	515	90	540	110
	350	485	445	412	26-4	12-23	600	130	600	164
	400	535	495	462	28-4	16-23	650	160	710	200

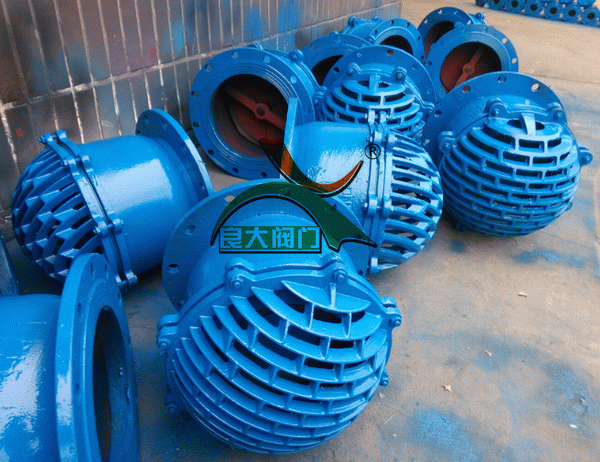

排污底閥產品實物圖：

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【排污底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
