當前位置：首頁 >> 底閥
>> 水上式底閥 >> 碳鋼水上式底閥 更新時間 2025-5-10 0:37:08
水上式底閥
| 碳鋼水上式底閥 |
 |
產品名稱： | 碳鋼水上式底閥 | |||||
| 型號： | SSDF-1 | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、碳鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【碳鋼水上式底閥】 | |||||||
碳鋼水上式底閥詳細介紹
碳鋼水上式底閥產品概述：
碳鋼水上式底閥是底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。主要適于石油、化工、紡織、 印染、冶金、礦山、排灌、市政、建筑等行業的水泵配套使用?？稍诒们坝?，代替底閥?？稍诒煤笥?，代替止回閥。
碳鋼水上式底閥工作原理:

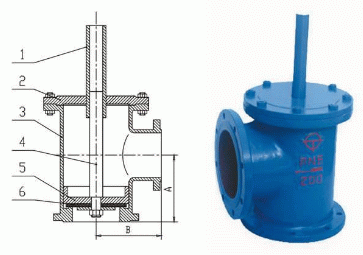

碳鋼水上式底閥由、閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
碳鋼水上式底閥零件材料：
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
名稱
|
閥體
|
閥瓣
|
閥桿
|
閥蓋
|
閥桿套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
壓板
|
螺母
|
|
碳鋼水上式底閥使用注意事項：
1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
4、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬合鈦）材質。

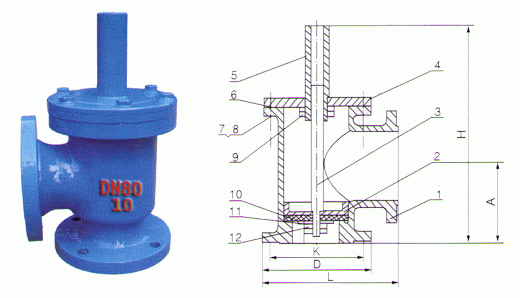

碳鋼水上式底閥外形結構圖：
公稱通徑
DN（mm）
|
D
|
D1
|
A
|
B
|
||
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
50
|
140
|
160
|
110
|
125
|
100
|
100
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|

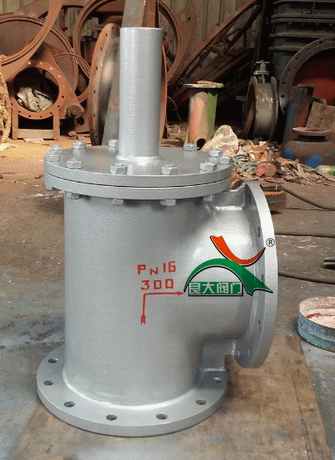

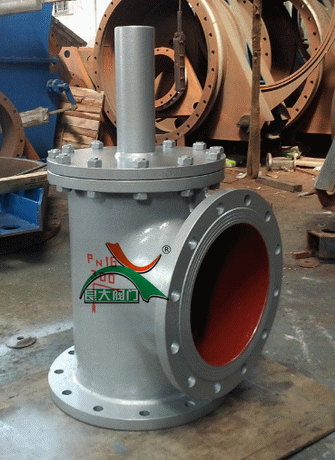

碳鋼水上式底閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【碳鋼水上式底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
