當前位置：首頁 >> 氨用閥門 >> 氨用球閥 >> 氨氣球閥

更新時間 2025-5-10 0:30:21

氨用球閥

氨氣球閥

產品名稱：

氨氣球閥

型號：

Q41F/B

口徑：

DN25-600

壓力：

1.6-6.4MPa

材質：

鑄鐵，鑄鋼，不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氨氣球閥】

氨氣球閥詳細介紹

氨氣球閥概述：

氨氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。液化氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動，大于DN200用固定球球閥。適用于燃?xì)夤苈贰⒁夯蜌夤苈?、天然氣管路、煤氣管路等工作介質，而且不銹鋼閥體還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。

氨氣球閥操作原理和結構說明：

1、球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。

2、采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性,與球體摩擦系小，使用壽命長。

3、啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。

4、球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力最小。

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制，,能滿足用戶的各種工況使用要求。

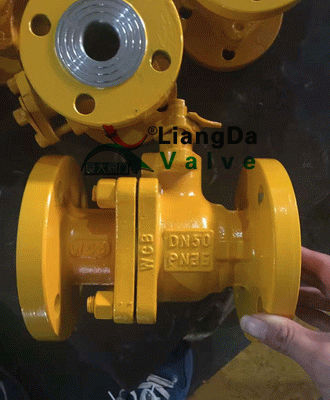

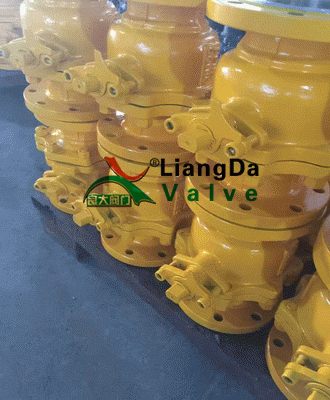

氨氣球閥產品實物圖：

氨氣球閥性能規范：

壓力等級		常溫試驗(http://www.chemdrug.com/sell/24/)壓力（Mpa)
		殼體	密封	低氣壓密封
公稱壓力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
適用溫度		-40~+80℃
適用介質		天然氣，液化石油氣等

氨氣球閥零件材料：

零件名稱	材料
閥體閥蓋	碳素鋼 WCB
球體	不銹鋼 304SS
密封圈	PTFE(特氟隆)-聚四氟乙烯
閥桿	鉻不銹鋼Ｃr13
閥桿填料	聚四氟乙烯
中法蘭螺母/螺栓	35#

氨氣球閥外形結構圖：

氨氣球閥連接尺寸：DN200以下手柄傳動

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

氨氣球閥連接尺寸：DN200以上采用蝸輪傳動

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氨氣球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
