陶瓷止回閥

旋啟式陶瓷止回閥

產品名稱：

旋啟式陶瓷止回閥

型號：

H44TC

口徑：

DN50-400

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【旋啟式陶瓷止回閥】

旋啟式陶瓷止回閥詳細介紹

旋啟式陶瓷止回閥產品概述：

H44TC旋啟式陶瓷止回閥又稱陶瓷單向閥或陶瓷逆止閥，其作用是防止管路中的介質倒流，一般適用于含有固體顆粒的磨損性和沖刷性比較強的介質。旋啟式陶瓷止回閥的閥瓣和閥座及流體通道均內襯高性能增韌結構陶瓷材料，具有極好的耐磨損和耐沖刷性能。在管道中可任意角度安裝。

旋啟式陶瓷止回閥適用范圍：

旋啟式陶瓷止回閥使用于電廠干灰系統倉泵的進出料門，也可用于礦山、化工等各類有磨損的干灰、水渣等介質管道的止回裝置。公稱壓力有 1.0MPa和1.6MPa，適應溫度≤200℃。本閥門閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件。密封面采用硬密封件。本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。

旋啟式陶瓷止回閥標準規范：

設計與制造		GB/T 12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	JB/T79.1
檢驗與試驗		JB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	Gb/T 12230
標志		Gb/T 12220
供貨		Jb/T 7928

旋啟式陶瓷止回閥零件材料：

序號	名稱	材料
1	閥體	WCB
2	閥座	結構陶瓷
3	主體	WCB
4	閥板	WCB+結構陶瓷
5	搖桿	WCB
6	螺母	25
7	閥蓋	WCB
8	流道	結構陶瓷

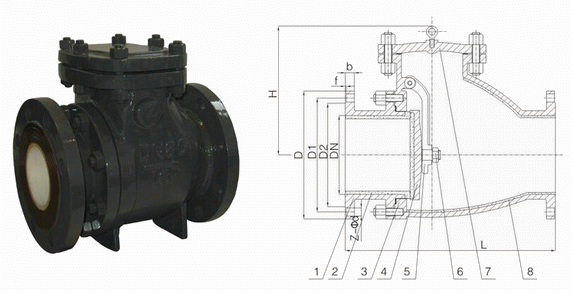

旋啟式陶瓷止回閥外形結構圖：

旋啟式陶瓷止回閥連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	C	H	Z-Φd
100	1.0	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	8-Φ22
250		622	395	350	319	26	412	12-Φ22
300		698	445	400	370	26	468	12-Φ22
350		787	505	460	429	26	524	16-Φ22
400		914	565	515	480	26	570	16-Φ26
100	1.6	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	12-Φ22
250		622	405	355	319	26	412	12-Φ26
300		698	460	410	370	28	468	12-Φ26
350		787	520	470	429	30	524	16-Φ26
400		914	580	525	480	32	524	16-Φ30

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【旋啟式陶瓷止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
