襯氟放料球閥
| 不銹鋼襯氟放料球閥 |
 |
產品名稱： | 不銹鋼襯氟放料球閥 | |||||
| 型號： | FQ41F46 | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼襯氟放料球閥】 | |||||||
不銹鋼襯氟放料球閥詳細介紹
不銹鋼襯氟放料球閥產品概述：
不銹鋼襯氟放料球閥是襯氟球閥的延伸產品，為各種強腐蝕性介質的啟閉控制而設計，閥門的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
不銹鋼襯氟放料球閥工作原理：
不銹鋼襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。

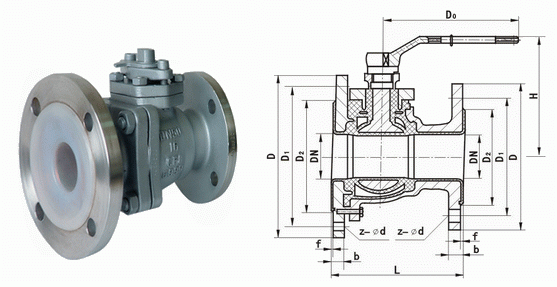

不銹鋼襯氟放料球閥外形結構圖：
不銹鋼襯氟放料球閥連接尺寸：
不銹鋼襯氟放料球閥外形結構圖：
不銹鋼襯氟放料球閥連接尺寸：
公稱通徑 |
PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 標 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 標 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼襯氟放料球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
