  • 上海良大閥門有限公司
  • 電話:021-51875578
  • 傳真:021-57443237
  • 手機:13916747333
  • 郵箱:a15566@126.com
  • 地址:奉賢區工業綜合開發區942號
當前位置:首頁 >> 波紋管閥門 >> 國標波紋管閥門 >> 波紋管閘閥
更新時間 2025-5-10 0:27:13


國標波紋管閥門
    波紋管閘閥
    波紋管閘閥   產品名稱: 波紋管閘閥
    型號:WZ41H
    口徑:DN15-400
    壓力:1.6-16.0MPa
    材質:鑄鋼、鍛鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【波紋管閘閥

       波紋管閘閥詳細介紹


    波紋管閘閥應用:

    國標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上,用于切斷或接通管路介質。


    波紋管閘閥優點:

    1、結構合理、密封可靠、性能優良、造型美觀。

    2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長  。

    3、閥桿調質及表面氮化處理,有良好的抗腐及抗摩擦性能  。

    4、雙重密封,性能更安全可靠。


    波紋管閘閥性能規范:
    公稱壓力(MPa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
    1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
    2.5 3.75 2.75
    4.0 6.0 4.4
    6.4 9.6 7.04

    波紋管閘閥技術規范:
    結構形式 BB-BG-OS & Y
    驅動方式 手動
    電動
    設計標準 GB12234
    結構長度 GB12221
    連接法蘭 GB9113、JB79、HG20596
    試驗和檢驗 JB/T 9092、GB/T13927

    波紋管閘閥零件材料:
    序號 名稱 材質
    1 閥體 WCBWC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    2 閥板 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    3 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
    4 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
    5 支架 WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
    6 墊片 柔性石墨 不銹鋼Flexible graphite stainless steel、PTFE
    7 閥蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    9 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
    10 填料 柔性石墨
    11 填料壓蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
    12 閥桿螺母 銅合金
    13 手輪 WCB QT400-18

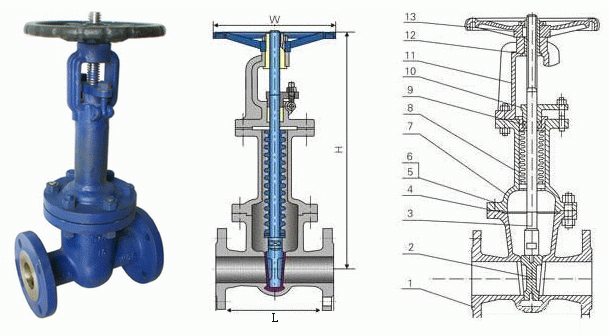

    波紋管閘閥外形結構圖:


    波紋管閘閥連接尺寸:

    型號 WZ41-16
    壓力等級 PN16
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 8 9 10 15 22 30 43 57 73 105 150 190 270 380 480
    型號 WZ41-25
    壓力等級 PN25
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 9 10 12 17 23 34 50 65 82 115 165 210 300 420 540
    型號 WZ41-40
    壓力等級 PN40
    口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560

    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【波紋管閘閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
