當前位置：首頁 >> 電站閥門
>> 電站止回閥 >> 水壓試驗堵閥 更新時間 2025-5-10 0:47:16
電站止回閥
| 水壓試驗堵閥 |
 |
產品名稱： | 水壓試驗堵閥 | |||||
| 型號： | SD61H | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | PN1.6-75.0MPa | ||||||
| 材質： | 碳鋼、鍛鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【水壓試驗堵閥】 | |||||||
水壓試驗堵閥詳細介紹
水壓試驗堵閥產品概述：
水壓試驗堵閥由閥體、閥蓋、密封環、四開環、堵板、支撐板、預緊螺釘和導流管等組成，其具體結構組成與工作狀態有關。管道試驗狀態時，支撐板和堵板安裝在閥門內部，擰緊預緊螺釘，使堵板密封面間產生一定的初始密封比壓，阻擋介質流向出口側，介質壓力使堵板與閥體密封面之間產生足夠的密封比壓，不論管道試驗介質壓力高低，均可保證密封，滿足對支撐板一側管道進行試驗。待試驗結束，去除堵板，安裝導流管和閥蓋等，此時閥門如同一段管道。再次試驗時，仍換為堵板。堵板密封面材料可采用不銹鋼、硬質合金或O形圈，中腔密封環可采用增強柔性石墨或金屬密封環的內壓自密封結構。
水壓試驗堵閥是一種由堵板和導流套可互換的既可用于水壓試驗又可作為管道使用的雙功能裝置。其通常安裝在主蒸汽管道過熱器出口、再熱器入口及再熱器出口的蒸汽管道上，作為鍋爐機組整體水壓試驗的隔離裝置，確保汽輪機的安全。水壓試驗后，堵閥留在管道上作為通道繼續使用，消除了渦流、擴容的影響，阻力小，下次再需進行水壓試驗時則取出導流套，重新裝入堵板和支板等內件即可。本產品采用對焊連接，閥體兩端加工成U型坡口與配管直接焊接，中腔采用壓力自緊密封結構，壓力越高，密封性能越好，所有內件均從頂部裝入，無須切割閥體，維修維護方便。
水壓試驗堵閥零件材料：

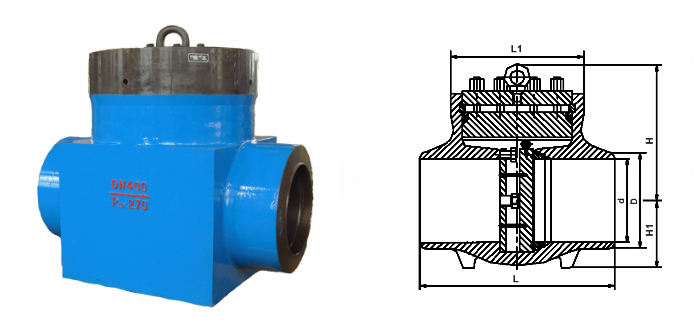

水壓試驗堵閥外形結構圖：
水壓試驗堵閥外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【水壓試驗堵閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
