當前位置：首頁 >> 球閥 >> 對夾式球閥 >> 保溫對夾式球閥

更新時間 2025-5-10 0:38:02

對夾式球閥

保溫對夾式球閥

產品名稱：

保溫對夾式球閥

型號：

BQ71PPL

口徑：

DN15-200

壓力：

1.0-2.5MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【保溫對夾式球閥】

保溫對夾式球閥詳細介紹

保溫對夾式球閥產品概述：
保溫對夾式球閥是引進意大利技術設計研發的一款保溫球閥，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著特點。保溫對夾式球閥保溫效果好，此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用于需要，可設有防靜電結構，設置了90°開關帶孔定位片，根據需要可以枷鎖，防止誤操作。

保溫對夾式球閥產品特點：

1、保溫對夾式球閥采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、保溫對夾式球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、保溫對夾式球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，對容易凝固、高粘度的液體介質具有優良的性能。

保溫對夾式球閥零件材料：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	不銹鋼P(yáng)TFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

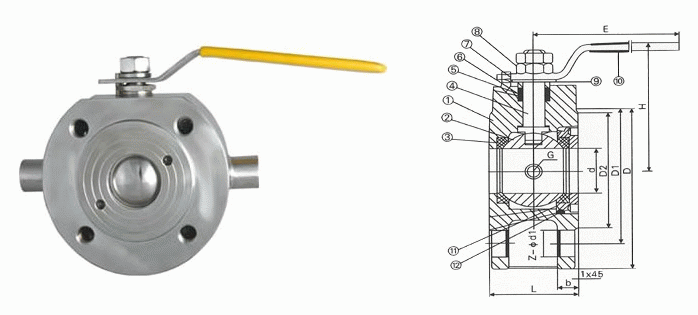

保溫對夾式球閥外形結構圖：

保溫對夾式球閥連接尺寸：

尺寸	15/1/2“	20/3/4”	25/1“	32/11/4"	40/11/2"	50/2“	65/21/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫對夾式球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
