當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GID型電動高真空蝶閥

更新時間 2025-5-10 0:34:00

真空蝶閥

GID型電動高真空蝶閥

產品名稱：

GID型電動高真空蝶閥

型號：

GID

口徑：

DN25-400

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GID型電動高真空蝶閥】

GID型電動高真空蝶閥詳細介紹

GID型電動高真空蝶閥產品概述：

GID型系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。

GID型電動高真空蝶閥技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
開閉時間(S)	DN≤63 20；80≤DN≤200 30； DN≥250 48
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
法蘭標準	JB919
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊指定：AC380V；DC24V開關型 4～20mA DC
信號反饋	標準出廠：帶無源觸點型特殊指定：4～20mA DC調節型

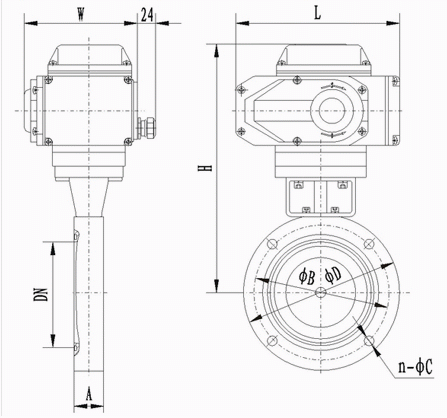

GID型電動高真空蝶閥外形結構圖：

GID型電動高真空蝶閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GID-25	25	70	55	177	22	160	113	4-Φ7
GID-32	32	78	64	182
GID-40	40	85	70	186
GID-63	63	130	110	229	26			4-Φ9
GID-80	80	145	125	273	30	196	121	4-Φ9
GID-100	100	170	145	285	30			4-Φ12
GID-125	125	195	170	299	35			4-Φ12
GID-150	150	220	195	368	35	255	158	8-Φ12
GID-200	200	275	250	394	40
GID-250	250	330	300	426	45
GID-300	300	380	350	449	55			8-Φ14
GID-400	400	500	465	538	60	310	207	8-Φ18

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【GID型電動高真空蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
