消防蝶閥

消防信號蝶閥

產品名稱：

消防信號蝶閥

型號：

ZSXF-D、XD371X

口徑：

DN50-800

壓力：

1.0-1.6MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【消防信號蝶閥】

消防信號蝶閥詳細介紹

消防信號蝶閥產品用途:

消防信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。

消防信號蝶閥產品特點:

1.小巧輕便，容易拆裝及維修，并可任意位置上安裝

2.結構簡單，緊湊90°運轉啟閉迅速

3.操作扭矩小，省力輕巧

4.達到完全密封，氣體試驗泄漏為零

5.選擇不同零總件材質，可適用多種介質

6.流量特性趨于直線，調節性能好

7.啟閉試驗次數多達上萬次，壽命長

8.凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

消防信號蝶閥性能參數：

型號	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		適用溫度	適用介質
		殼體	密封
XD371X-10	1.0	1.5	1.1	≤80℃	水、油品、污水、海水
XD371X-16	1.6	2.4	1.76

消防信號蝶閥零件材料：

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR、EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

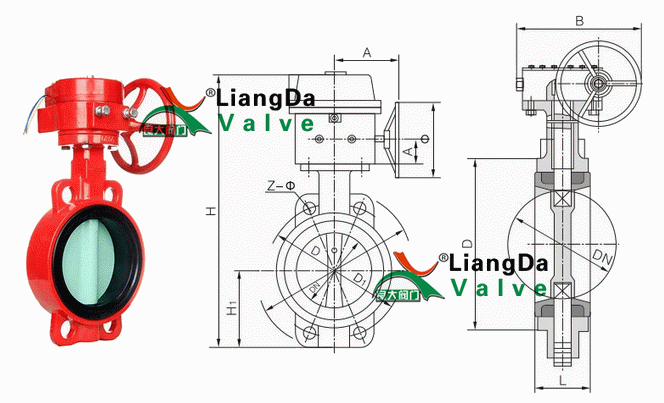

消防信號蝶閥外形結構圖：

消防信號蝶閥外形連接尺寸：

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	L1	H	H1
50	43	135	160	230
65	46	135	170	250
80	46	135	180	275
100	52	160	205	310
125	56	160	210	330
150	56	240	220	360
200	60	240	260	420
250	68	280	290	500
300	78	320	325	570
350	78	320	360	640
400	102	320	400	700
450	114	320	450	770
500	127	320	500	870
600	154	400	655	1095
700	165	400	860	1425
800	190	400	895	1490

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【消防信號蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
