當前位置：首頁 >> 旋塞閥 >> 螺紋旋塞閥 >> 三通內螺紋不銹鋼旋塞閥

更新時間 2025-5-10 0:31:21

螺紋旋塞閥

三通內螺紋不銹鋼旋塞閥

產品名稱：

三通內螺紋不銹鋼旋塞閥

型號：

X14W-10P

口徑：

DN15-100

壓力：

0.6-6.4MPa

材質：

不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【三通內螺紋不銹鋼旋塞閥】

三通內螺紋不銹鋼旋塞閥詳細介紹

三通內螺紋不銹鋼旋塞閥產品概述：

三通內螺紋不銹鋼旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

三通內螺紋不銹鋼旋塞閥工作原理：

三通內螺紋不銹鋼旋塞閥是一種能快速開關的閥，由于旋密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

三通內螺紋不銹鋼旋塞閥性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X14W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤100

三通內螺紋不銹鋼旋塞閥零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X14W-1.0P	不銹鋼	不銹鋼	不銹鋼	油浸石棉盤根柔性石墨

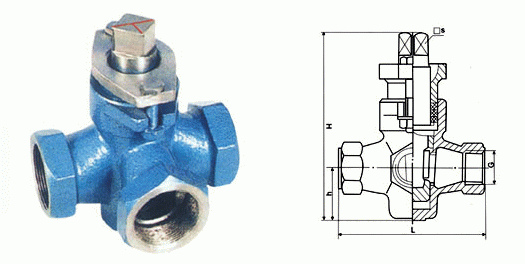

三通內螺紋不銹鋼旋塞閥外形結構圖：

三通內螺紋不銹鋼旋塞閥連接尺寸：

公稱通徑 DN（mm）	管螺紋 G	尺寸
公稱通徑 DN（mm）	管螺紋 G	H	L	h	□S
15	1/2	117	85	30	12
20	3/4	126	90	34	16
25	1	160	110	42	18
32	11/4	176	130	48	18
40	11/2	210	150	64	26
50	2	238	170	76	28
65	21/2	250	220	80	30
80	3	340	250	115	38
100	4	350	300	125	42

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通內螺紋不銹鋼旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
